1、雙工位懸臂式放線架：三組過線導輪，旋臂可900旋轉，旋臂下可放置兩卷坯線。
2、拉線主機：
2.1 拉線鼓輪軸線傾斜2.50，直列式排列。
2.2 鼓輪間有2.50傾斜，進線與出線相互錯開避免導線相互擦傷，以提高拉線質量。
2.3 拉線鼓輪由滲碳淬火經磨削的圓柱斜齒輪進行傳動，具有傳動功率大，效率高，容易更換。
2.4拉絲液浸沒式冷卻方式。所有鼓輪都浸泡在拉線槽內，槽外冷卻供液及回收。槽內拉線潤滑循環與齒輪傳動潤滑系統分隔，拉線冷卻液與傳動潤滑油隔離。
2.5 鼓輪與拉線模均在充滿冷卻潤滑液長槽內，浸潤式拉線，槽底置有2個快速排液閥，當出現斷線等情況需處理時，轉動閥柄即可快速排液。
2.6 定速輪和分線輪均為鑲配式鋼輪結構，鼓輪圈噴鍍硬質合金以提高鼓輪圈使用壽命。
2.7 第十三道模座設計為旋轉結構，當拉線時它以31r/mim的恒定轉速緩慢旋轉，以提高成品線材的圓整度及拉絲模具使用壽命。
2.8 特別提示：用于本機的拉線模具最大外徑為40㎜，厚度為30㎜，出線模必需是聚晶模；其它拉絲模最好也采用聚晶模具，提高模具使用壽命和成品線材質量，減小拉拔力，降低能源消耗。
3、儲線架
3.1 由上浮動導輪與下固定導輪組成。上浮動導輪在氣缸作用下，使繞在導輪上的線材產生張力，調節氣缸壓力即可控制張力大小。
3.2 上浮動導輪在張力作用下上下浮動，帶動相應電位器轉動以控制收線速度，使收線速度與拉絲速度保持同步。
3.3 導線使下固定導輪轉動時帶動編碼器旋轉，編碼器信號輸入PLC,計算拉絲長度和拉線速度，用于收線定長換盤。
4、雙盤全自動收線機
4.1 全氣動裝卸盤，氣缸推動斜面凸輪，使四鉸連桿機構上下運動，線盤軸孔處于頂尖位置時，按下開關按鈕，氣缸推動頂尖在掛線盤微轉情況下將線盤頂緊。氣動鎖緊銷插入頂尖軸套，使活動頂尖定位鎖緊。
4.2 由寬調速交流變頻電機傳動滾珠絲桿帶動排線架往復排線。定長信號到達開始換盤操作時，排線在靠近掛線盤側很小的區域內往返，以保證每盤鋁線的長度一致。
4.3 由兩臺30KW直流電機驅動兩掛線盤，換盤時同時轉動，在PLC程序控制下使其線速度一致，保證換盤時儲線張力平穩無沖擊。

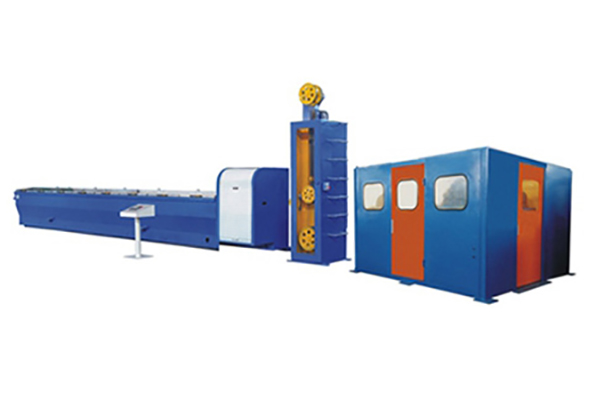

設備組成
1、雙工位懸臂式放線架 1套
2、拉線主機 1套
3、儲線張力裝置 1套
4、雙盤自動收線機 1套
5、軋尖穿模機 1套
6、電器控制系統 1套
7、拉絲油供給站 1套
